Chào các bác,
Em đang làm chiếc hilander với thiết bị toàn đồ khủng. Các bác tham khảo chơi, có gì nhẹ tay cho em nhé:D

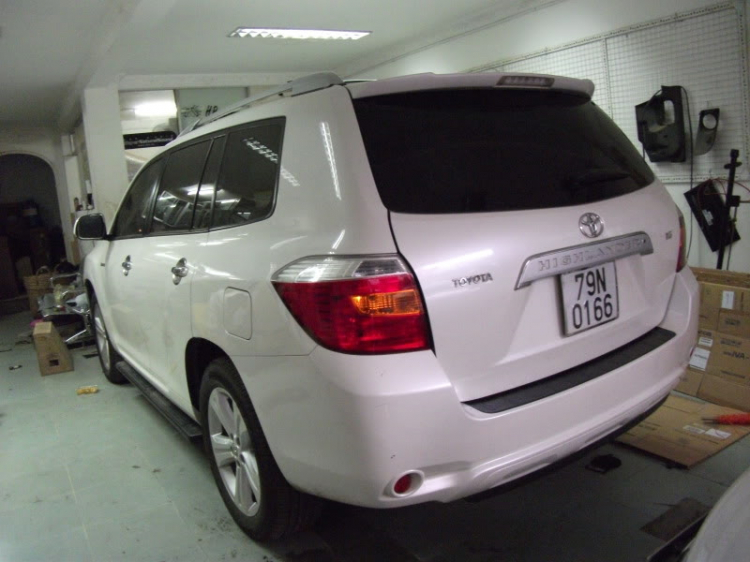

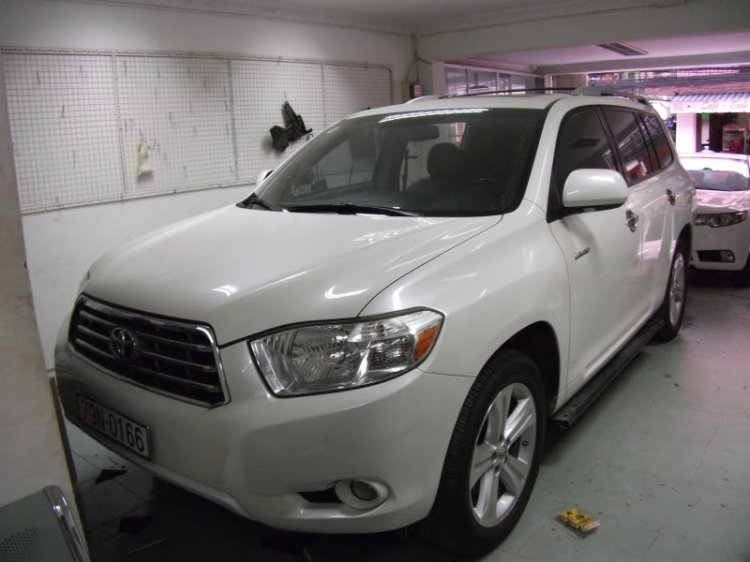

                                                                                  Đây là chiếc hilander 2010:

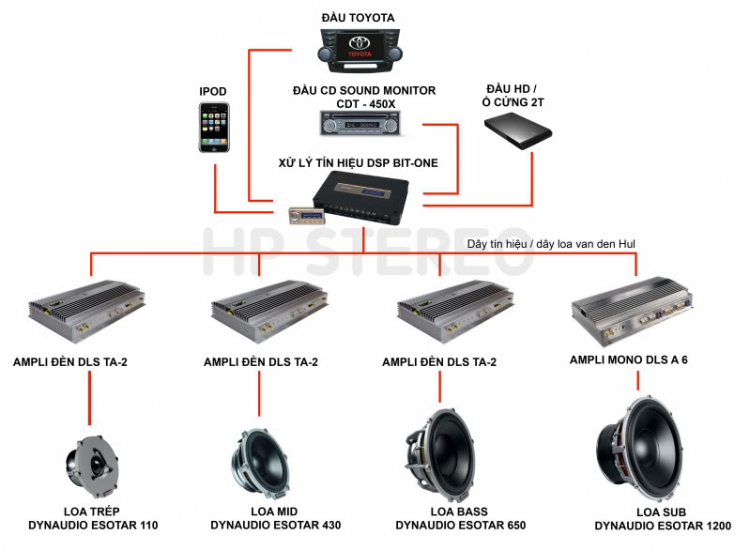

                                                          Đây là sơ đồ thiết bị được set up hoàn toàn active:

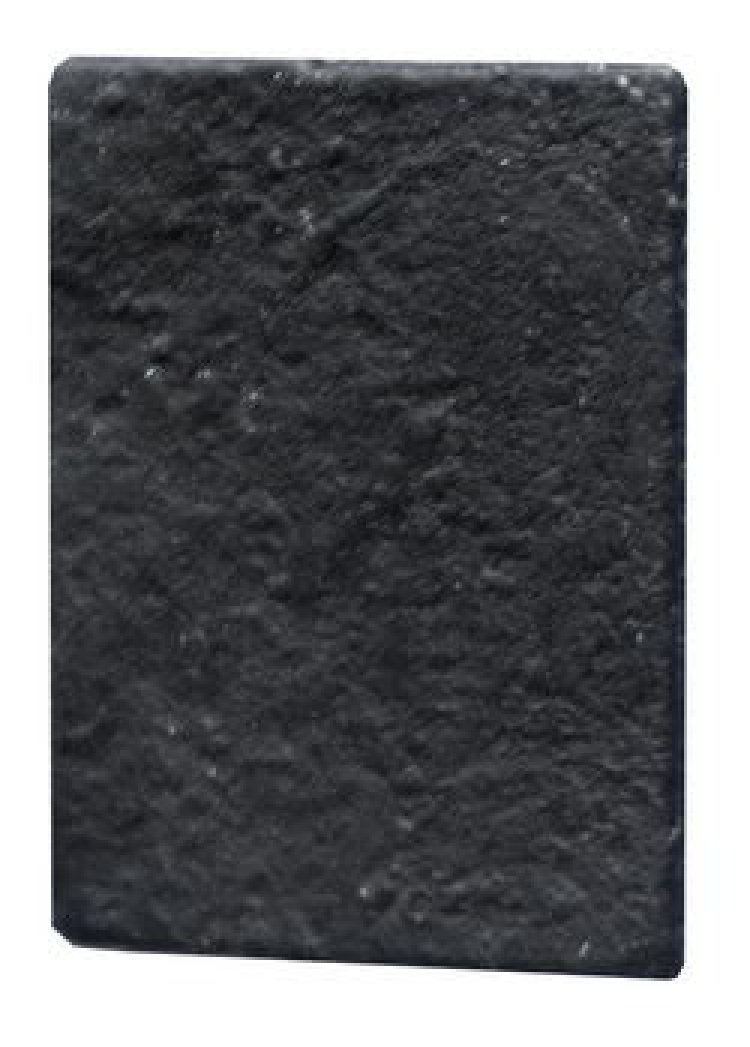

                                               Kèm thêm nữa là vật liệu cách âm của Nga bao gồm 3 chủng loại:


                                                                              Loạt hình đầu tiên là xử lý cửa trái và phải:

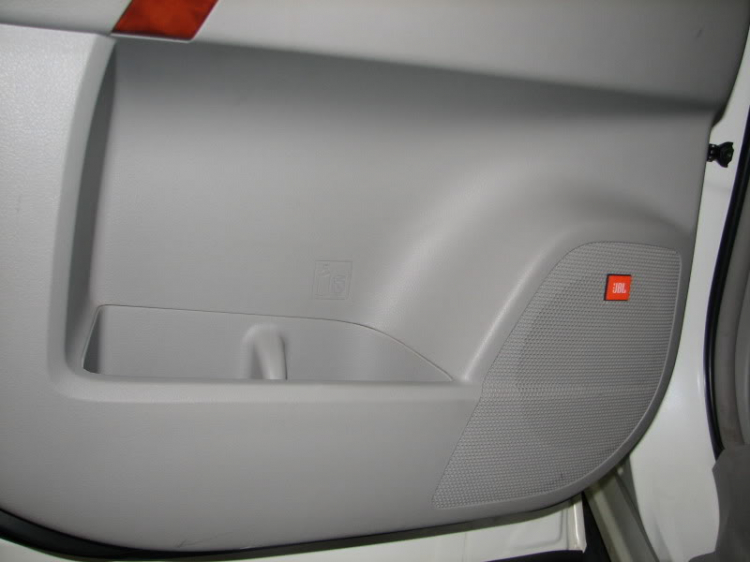

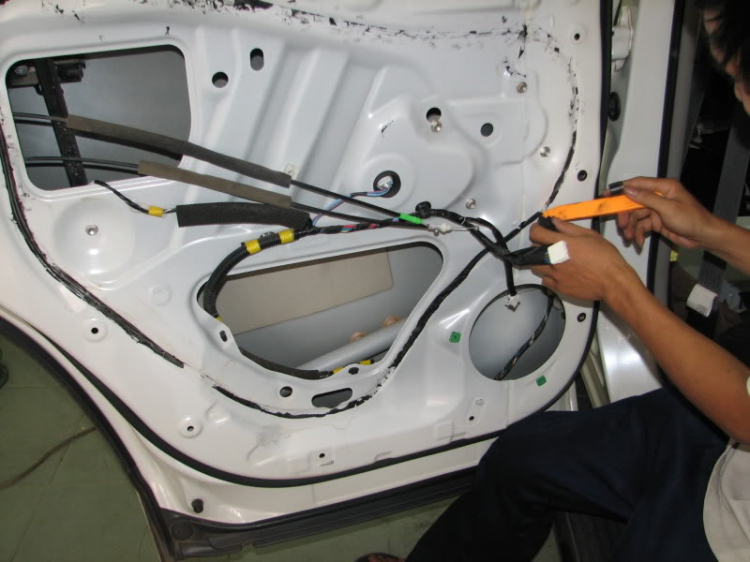

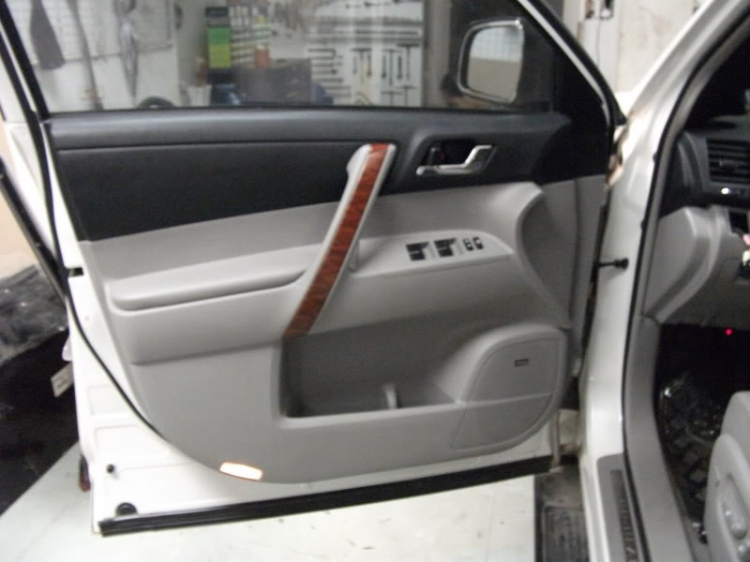

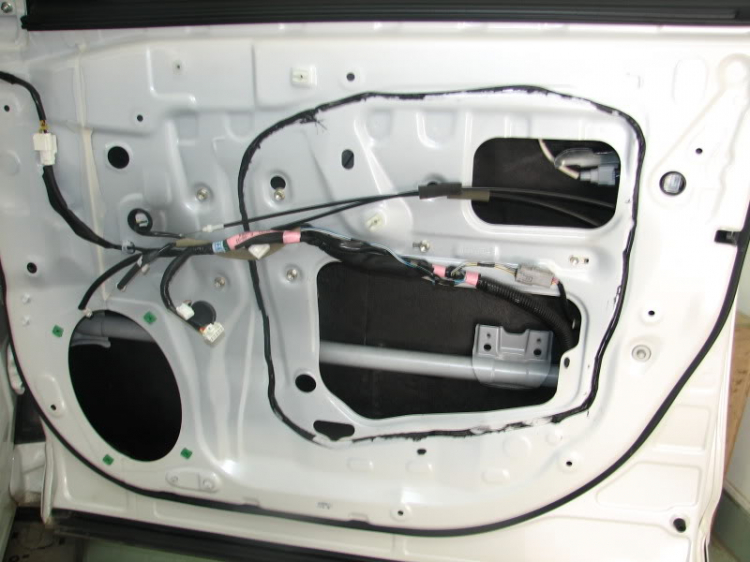

                                                                                     Cửa xe nguyên thủy:

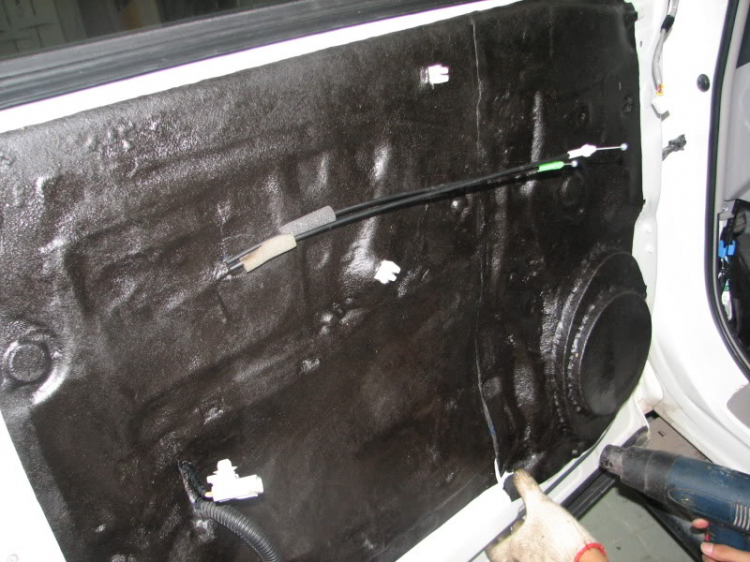

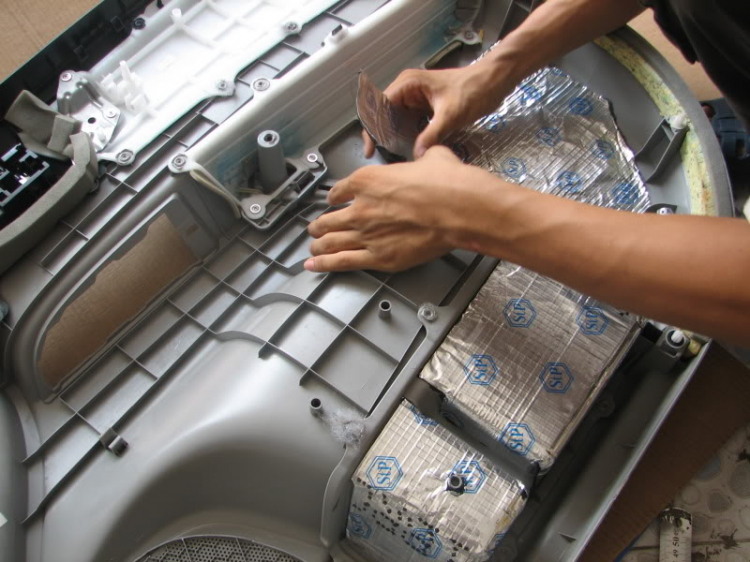

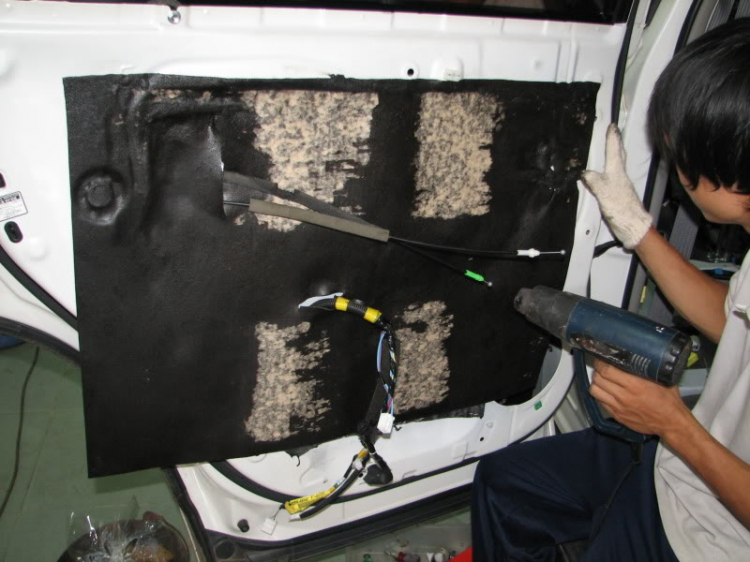

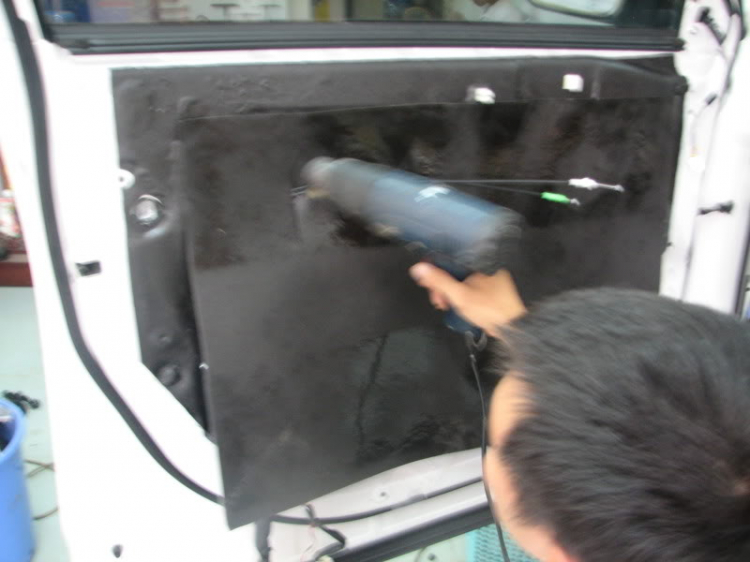

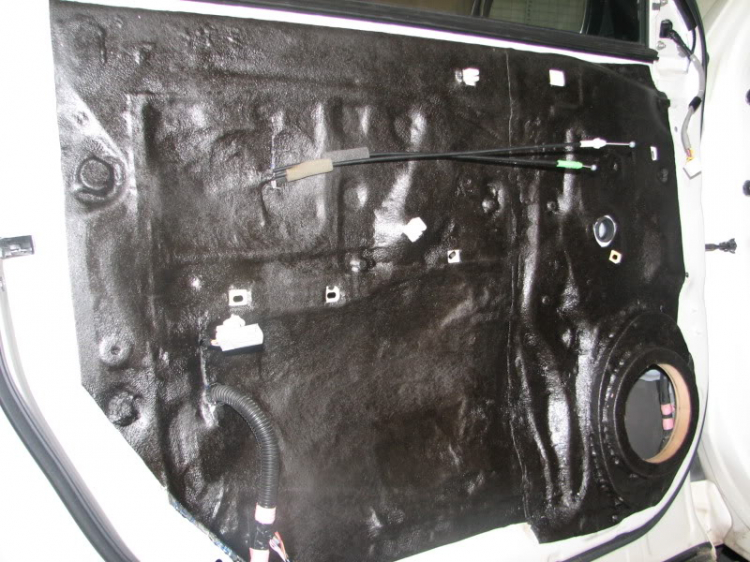

                                                                                 Lớp cách âm đầu tiên:





                                                                                 Lớp thứ 2:





  Lớp thứ 3:


                                                                                                  Lớp thứ 4:

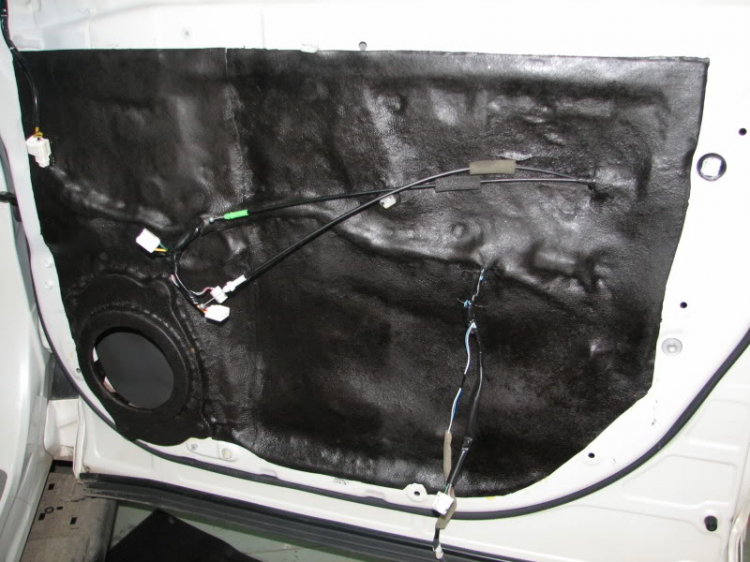

                                                                                                 Lớp thứ 5:

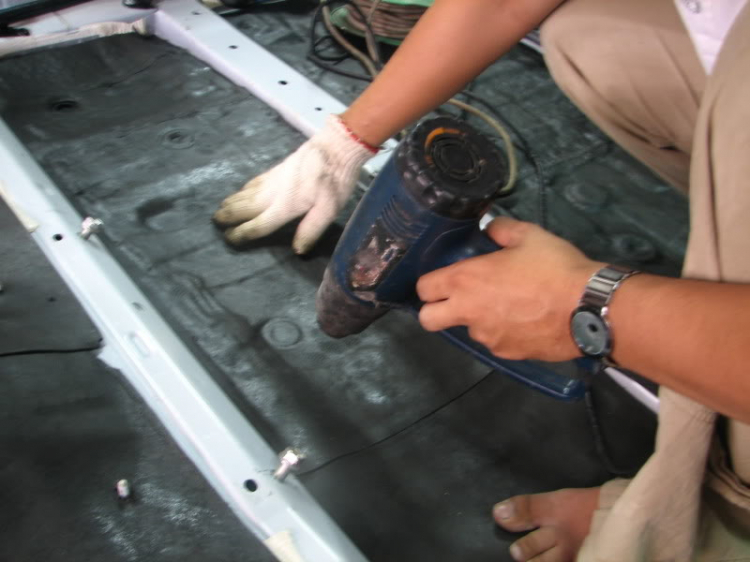

                                                                         Và lớp dành riêng cho tapi nhựa chống rè:


Phần kế tiếp là đi dây cho loa:

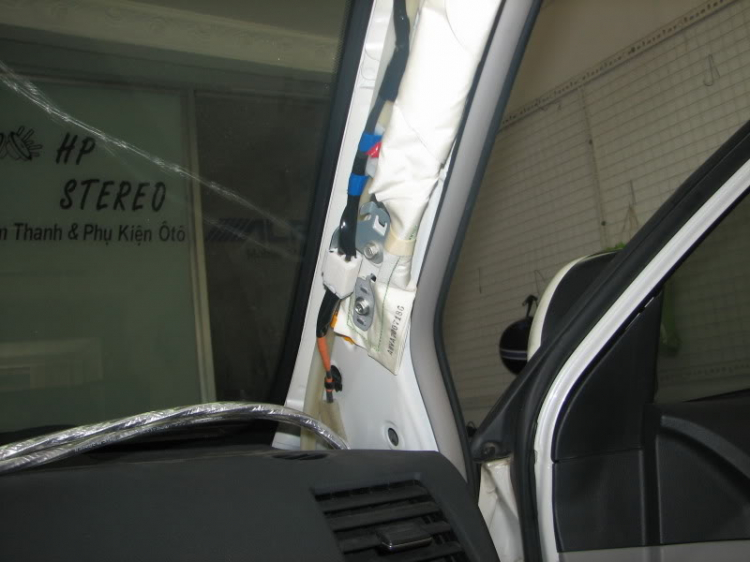

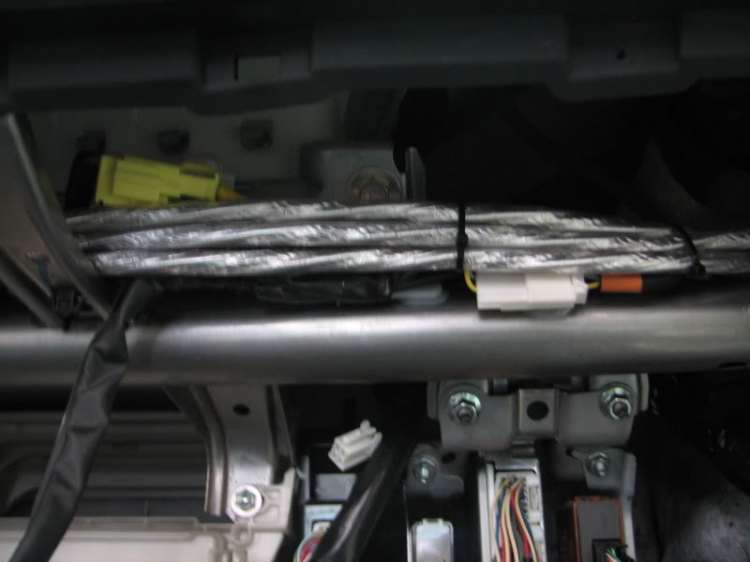

                                                          Dây được đi phía bên trong táp lô, xuống và chui ra cửa




Kế nữa là phần đấu nối và cố định loa:
                                                                                                  Tuốt dây:

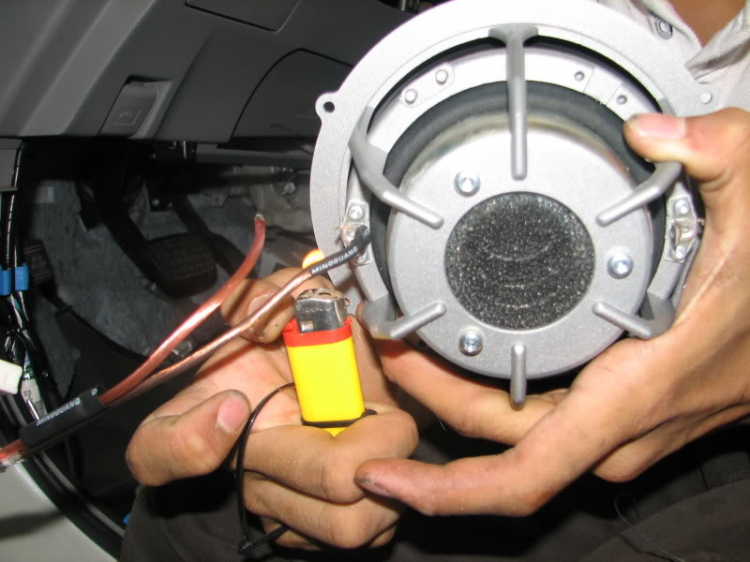

                                                                                      Hàn chì cố định:

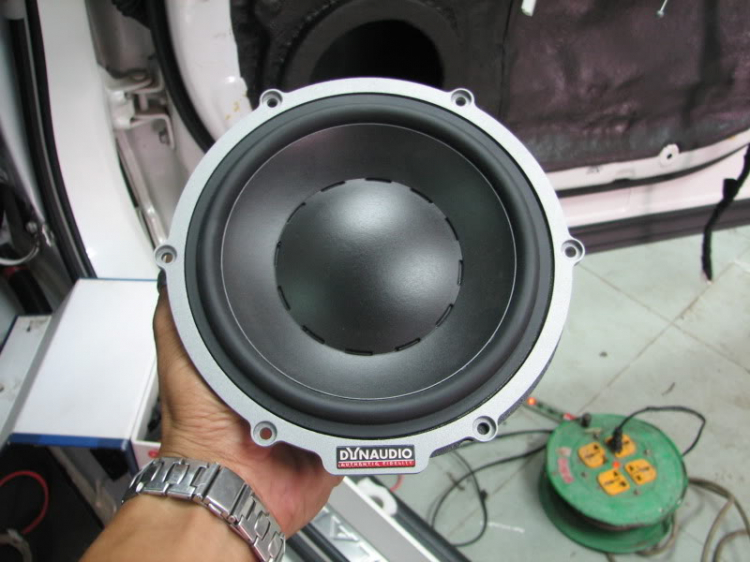

                            Loa mid-bass, series cao cấp nhất của hãng DYAUDIO danh tiếng đc s/x tại Đan Mạch:


                                                                                         Bảo vệ mối hàn:


                                                                                  Xong phần đấu nối loa:

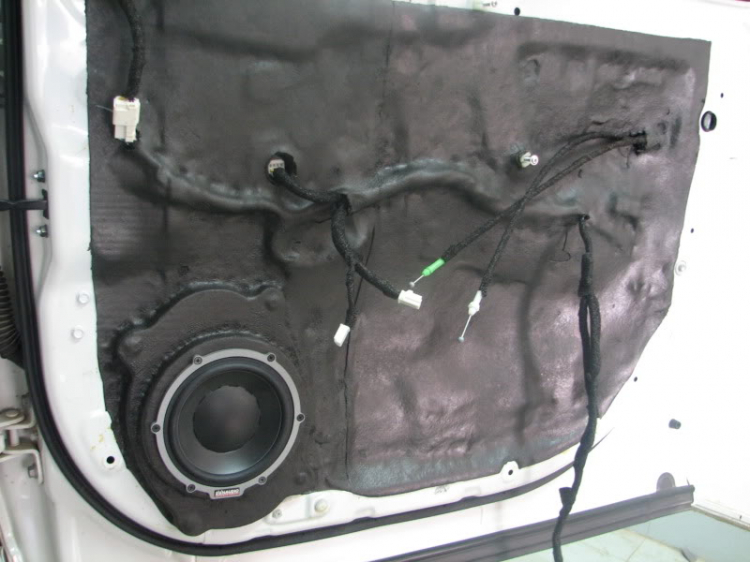

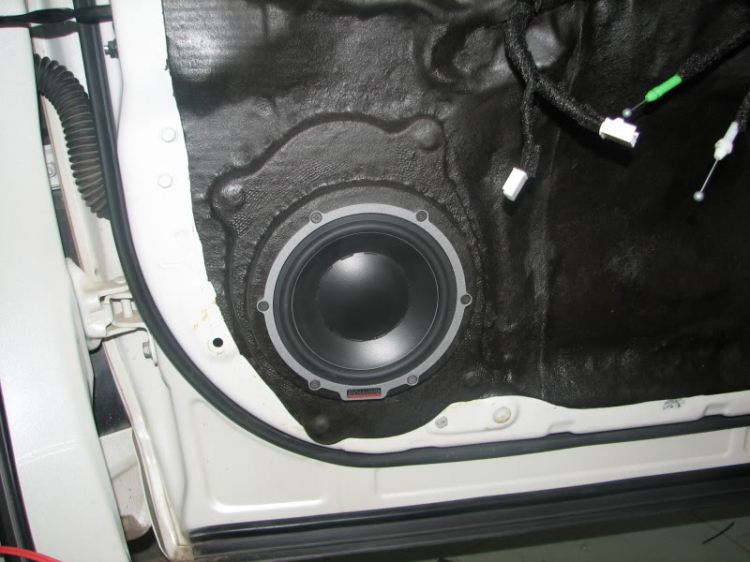

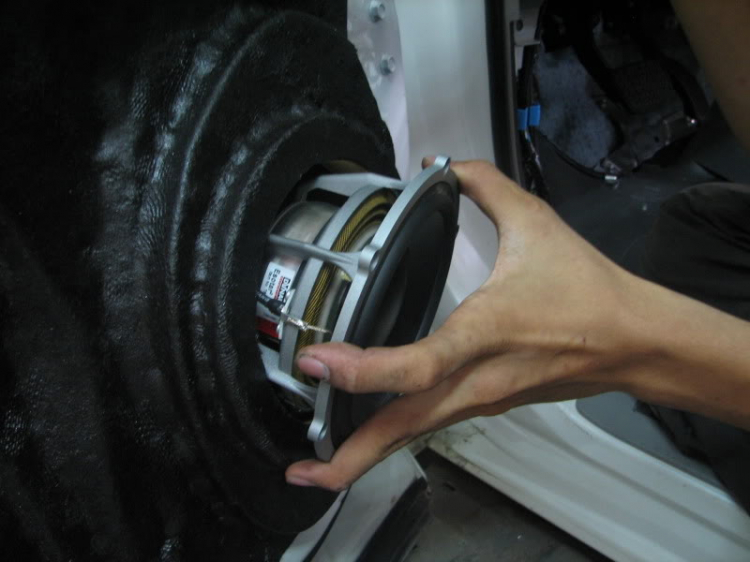

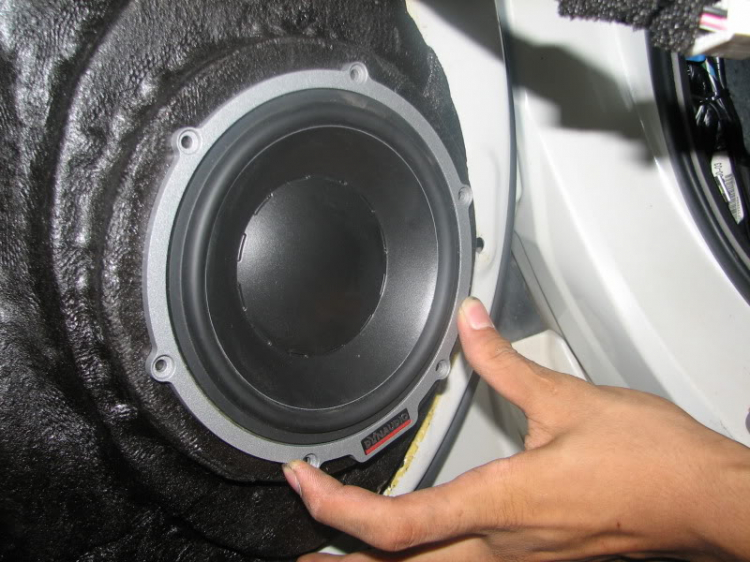

                                                                                        Đưa loa vào vị trí:




                                                                                           Siết chặt...


                                                                                               xong...



                                                                          Thay logo JBL thành DYNAUDIO


                                                                       Tapi được đưa vào trở lại:


                                                                                            Xong, cả hai cửa:


                                                                      Tiếp theo là phần loa Trép và midrange

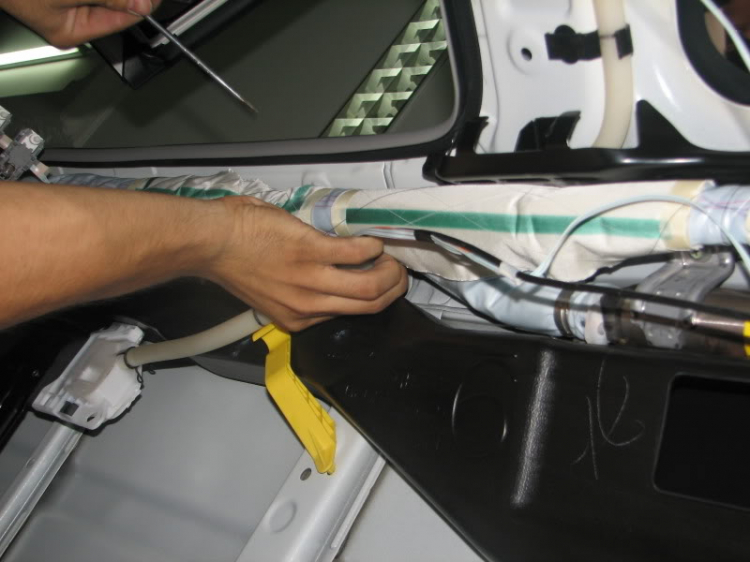

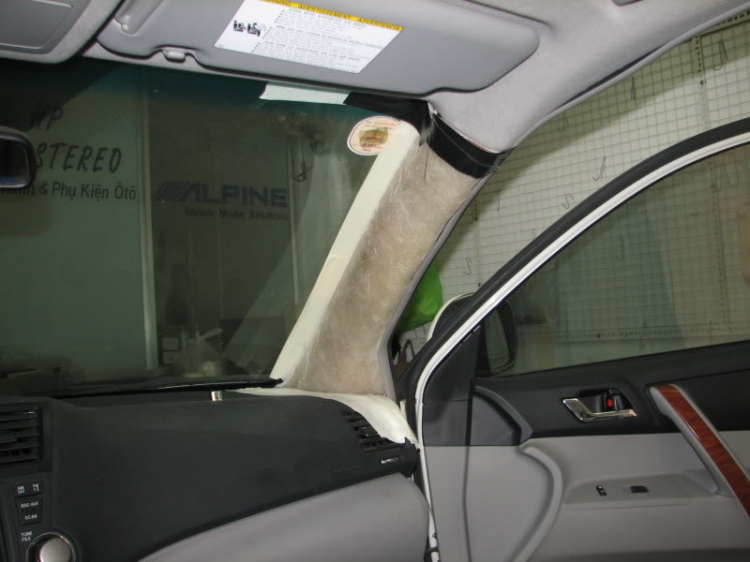

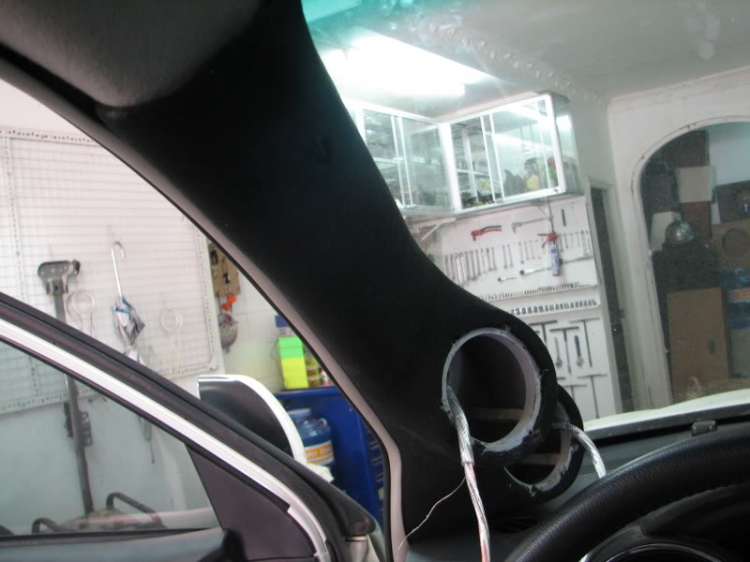

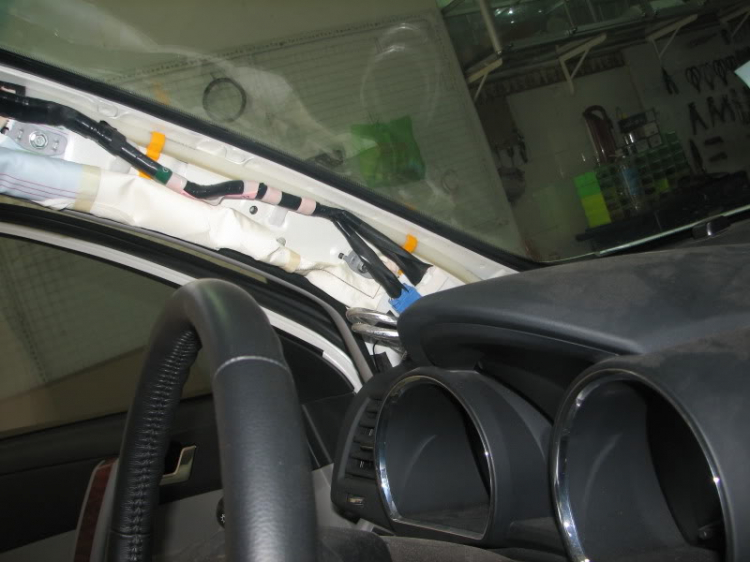

A-pillar được tháo ra

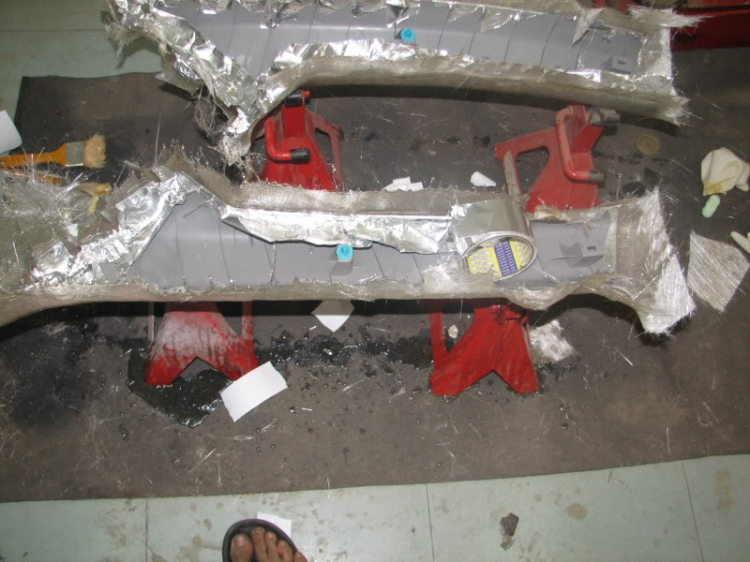

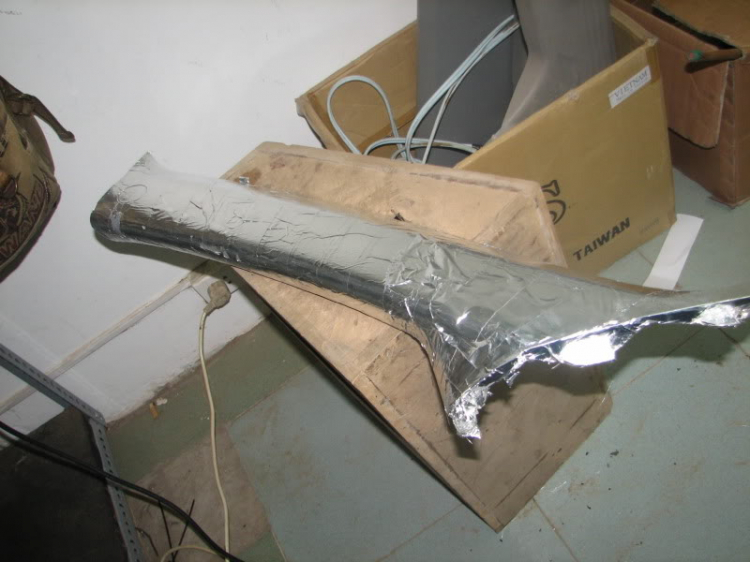

Bọc giấy bạc bảo vệ khuôn trước khi đúc đế loa

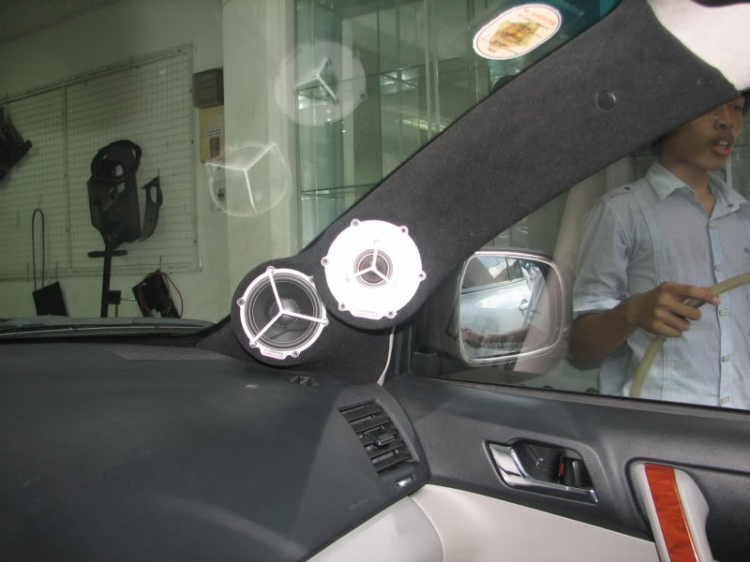

Đúc đế loa




Xong phần tạo khuôn

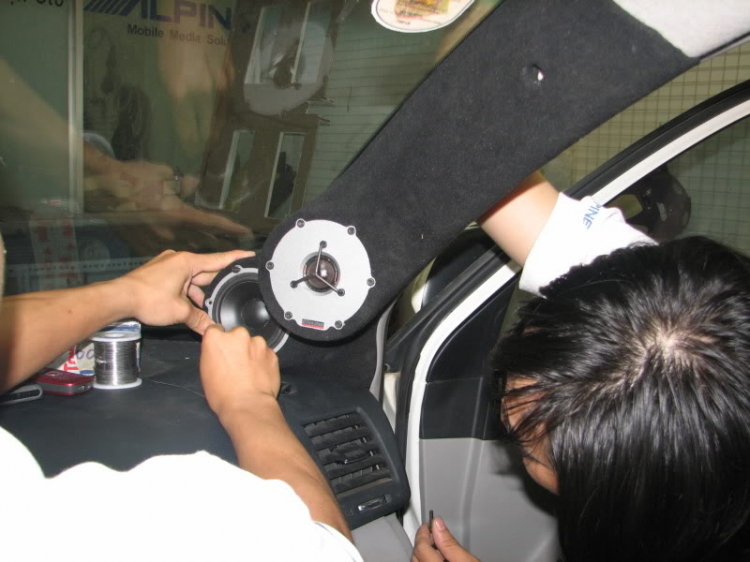

Ướm thử



Sau khi đo đạc để có hướng loa tốt nhất thì đế loa như thế này

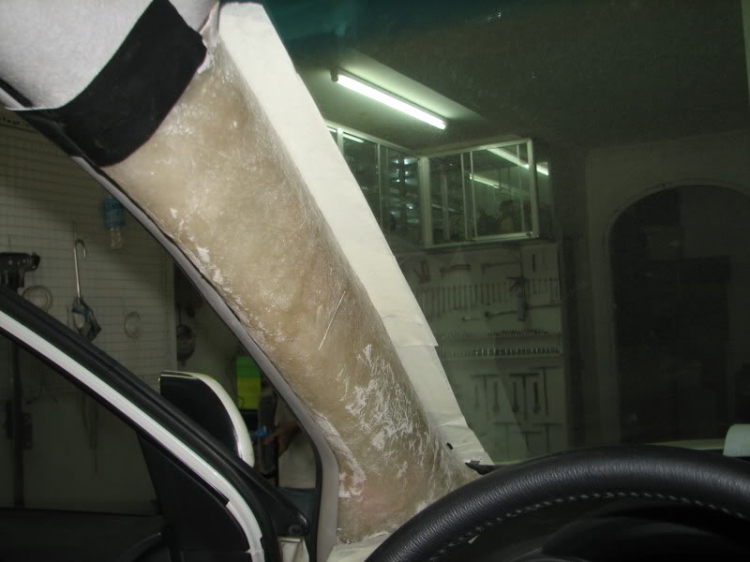

Đến phần gia cố loa vào vị trí


Xong cả 2 bên với hướng âm bên phải là on-axis và bên trái thì lệch một chút với người nghe khi  ngồi ở vị trí lái.




                                                                        Tiếp theo là phần xử lý trần và sàn

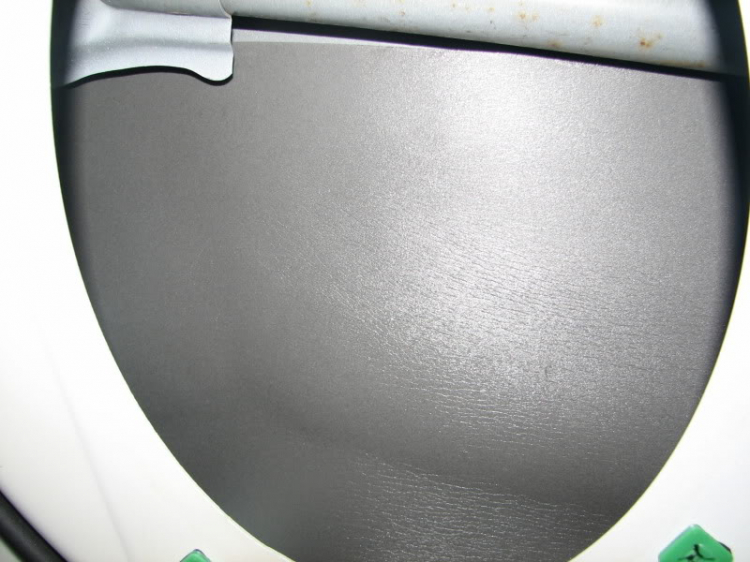

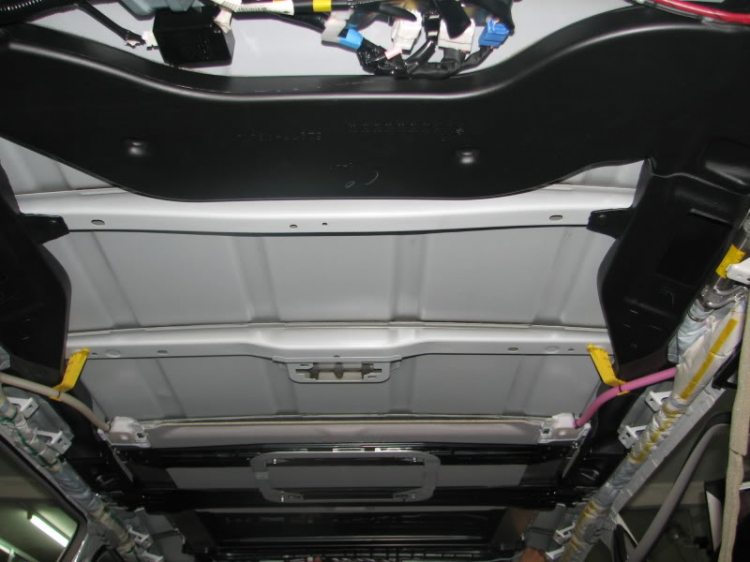

Lột trần


Tháo ống lạnh

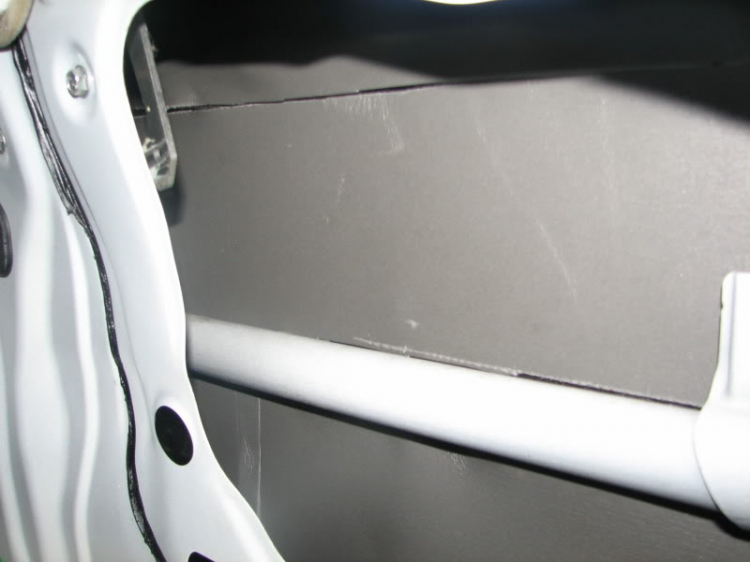

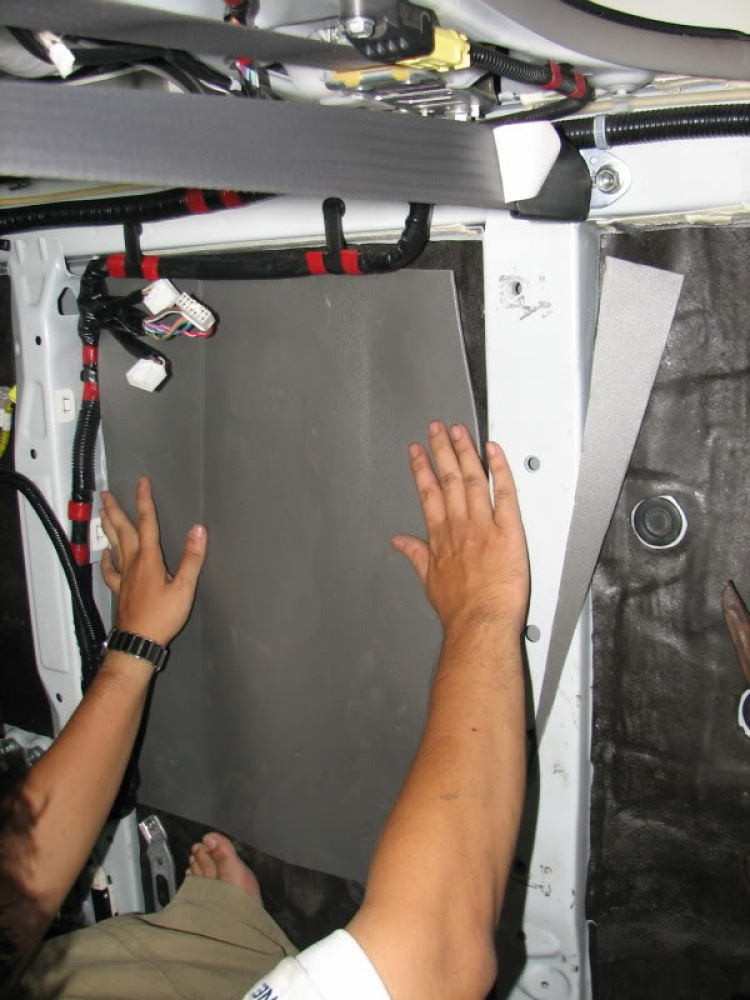

Cách âm lớp đầu tiên

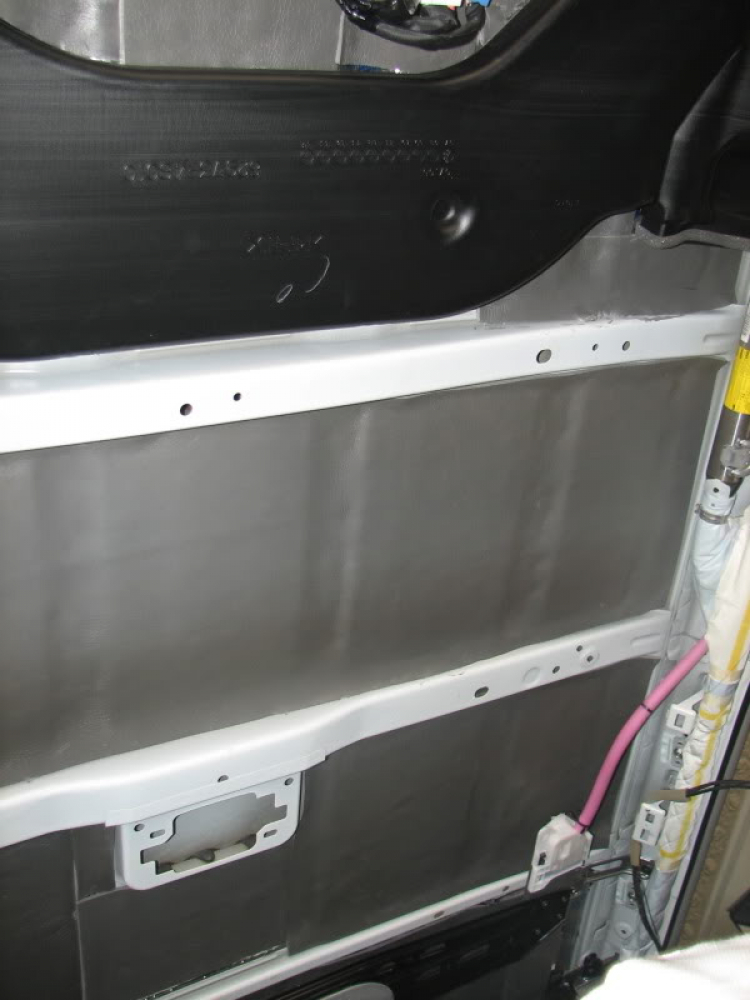

Lớp thứ 2

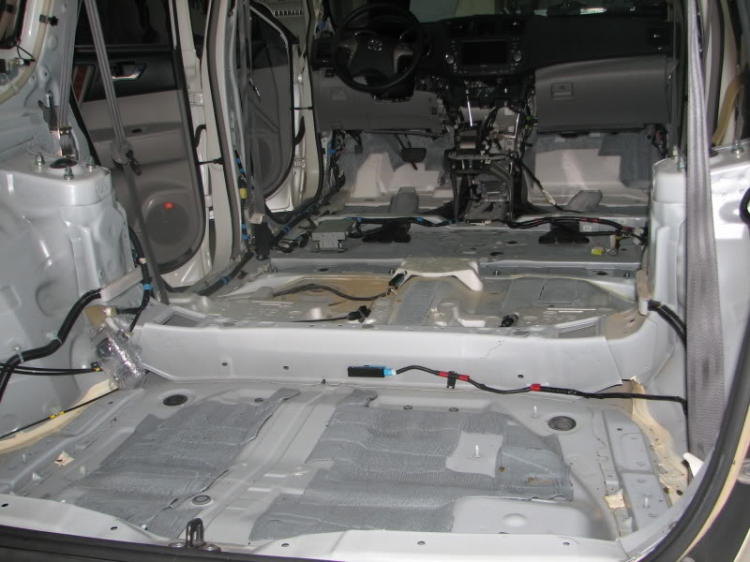

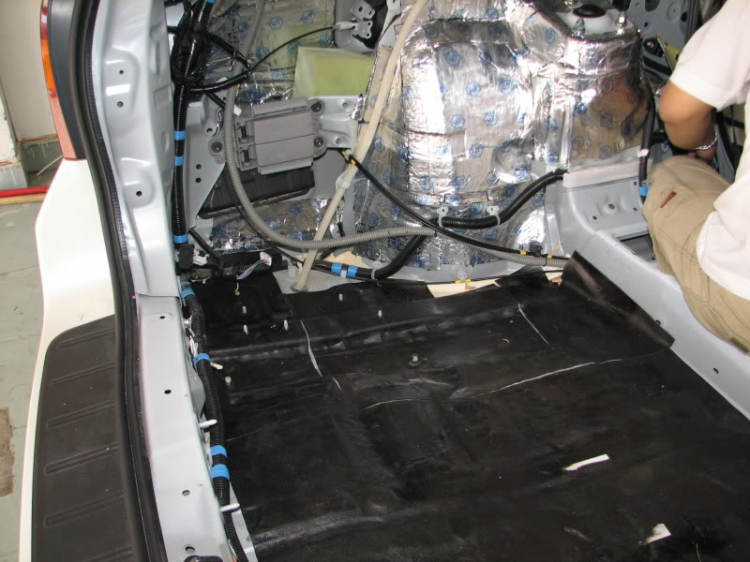

Tháo sàn

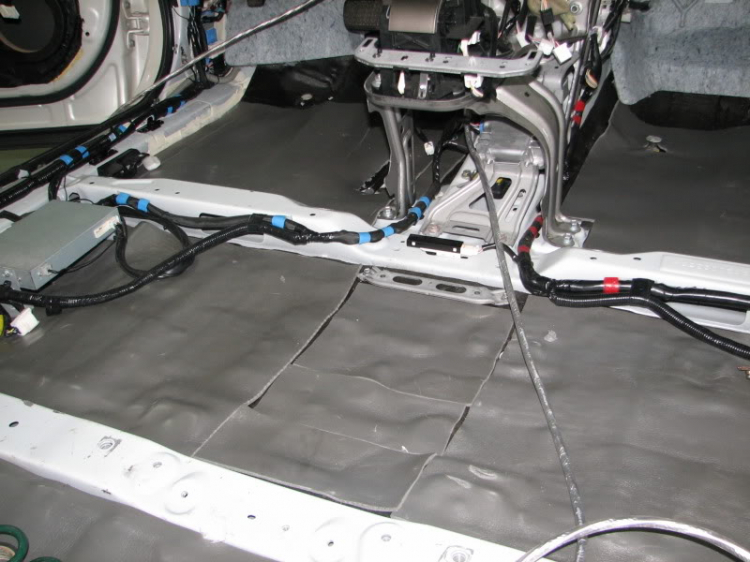

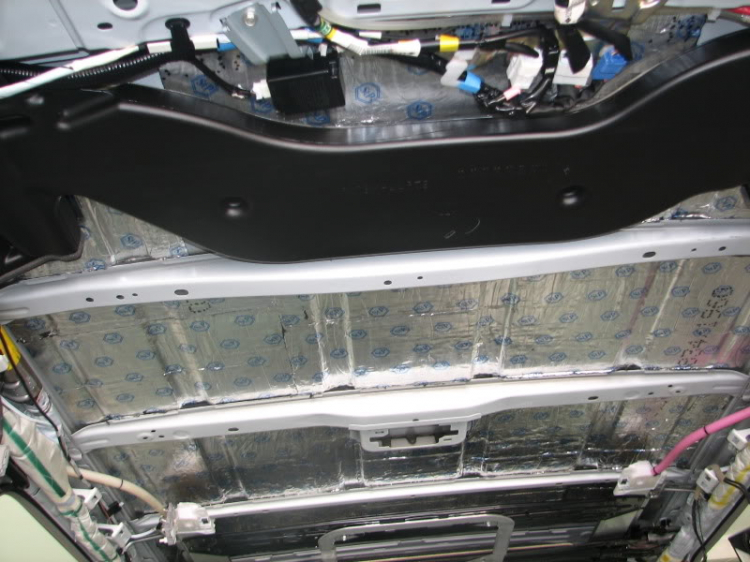

Lớp đầu tiên

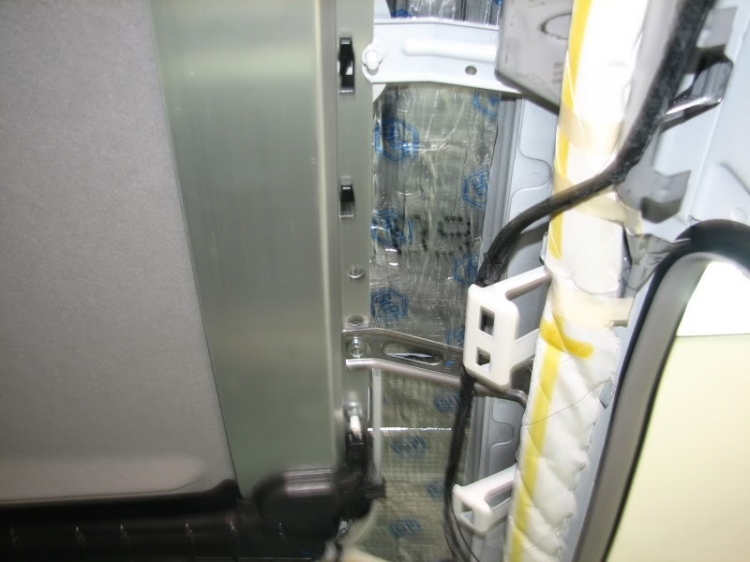

Và các ngõ nghách ở hông xe


Lớp thứ 2

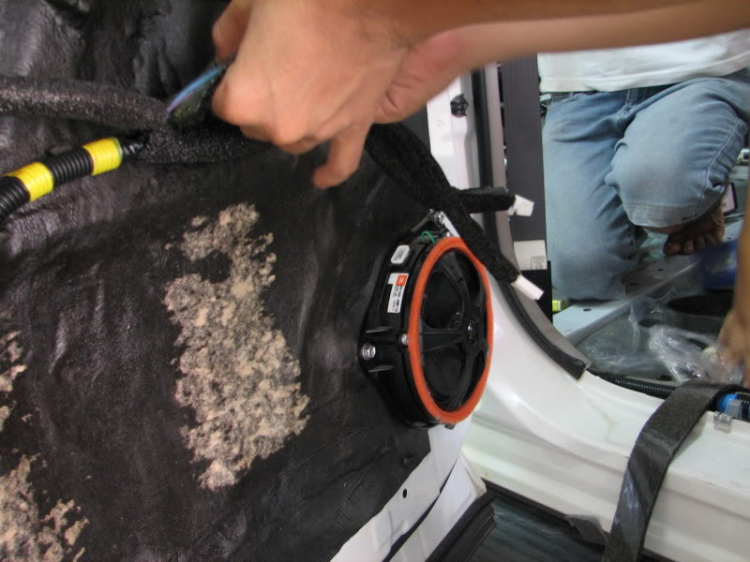

                                                                                               Đi Dây

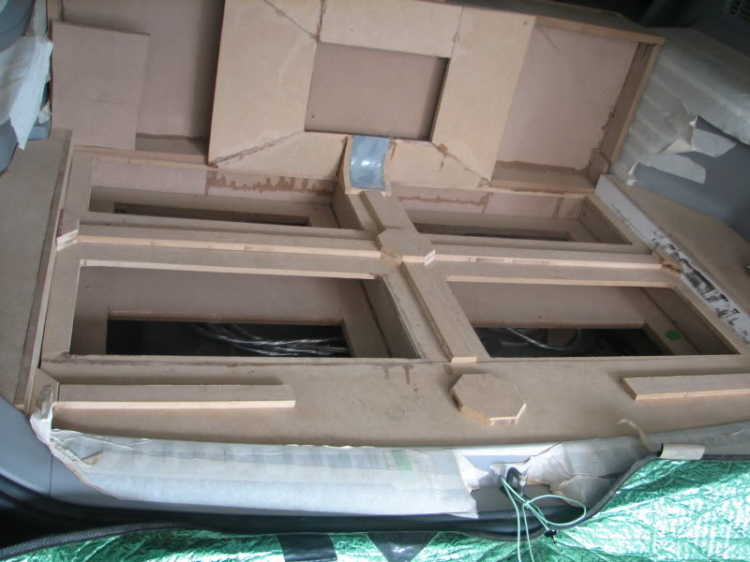

                                                                                      Tiếp nữa là đóng kệ ampli

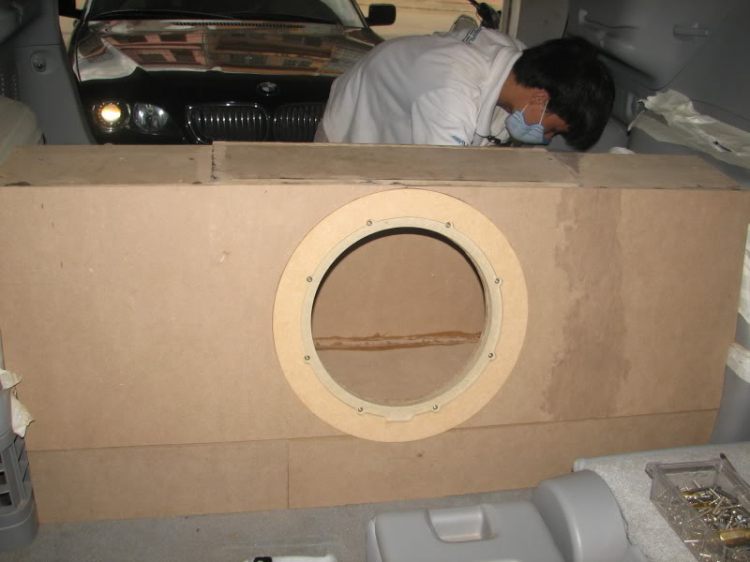

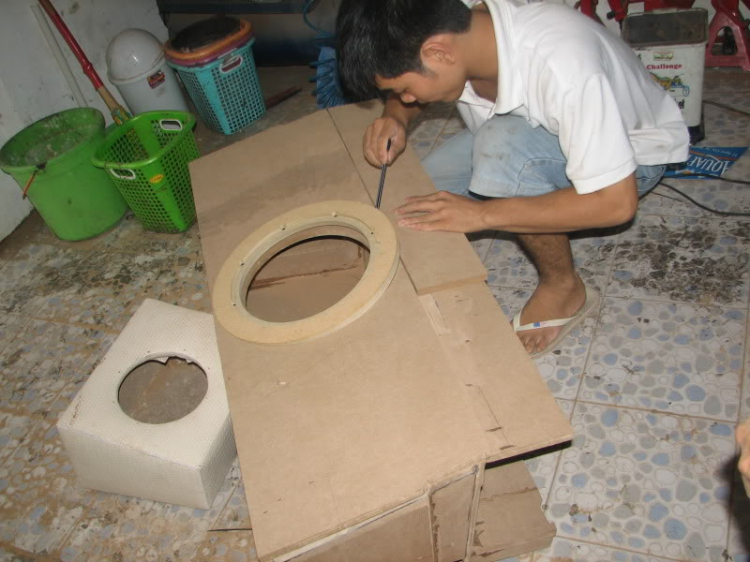

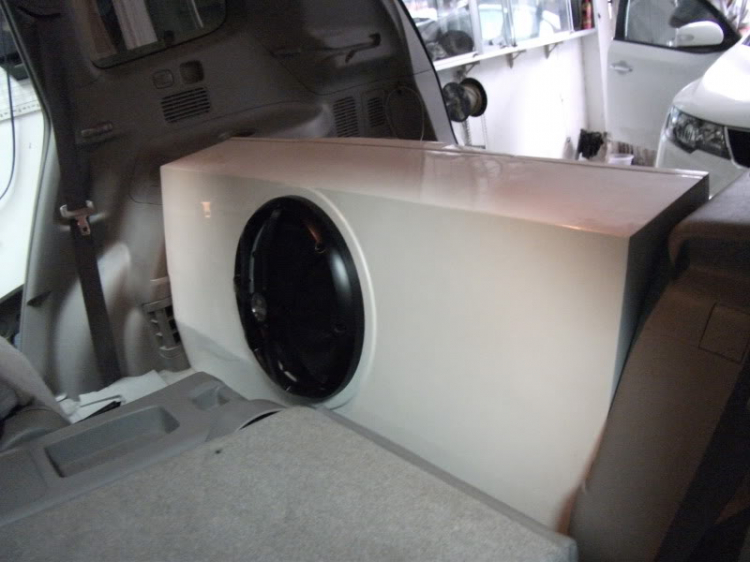

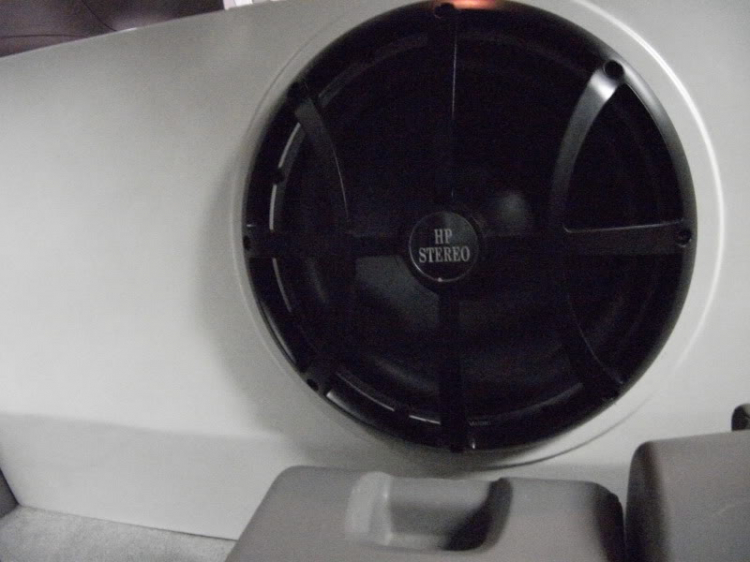

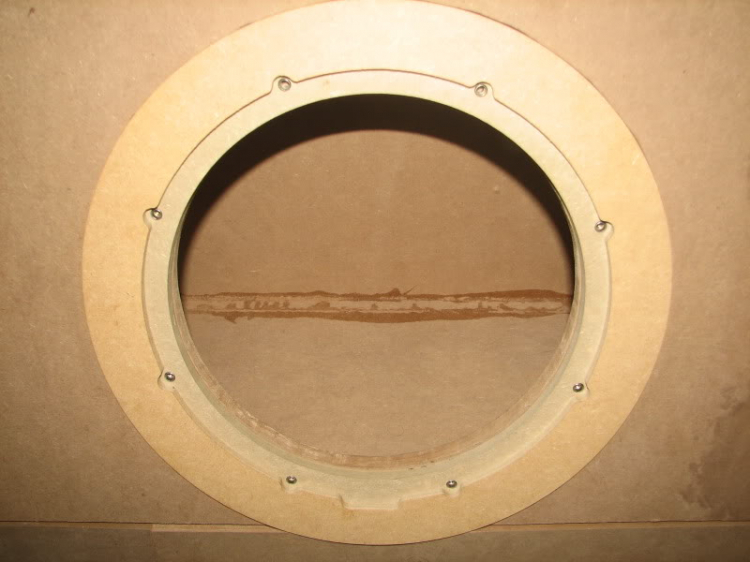

                                                                                                 Thùng sub

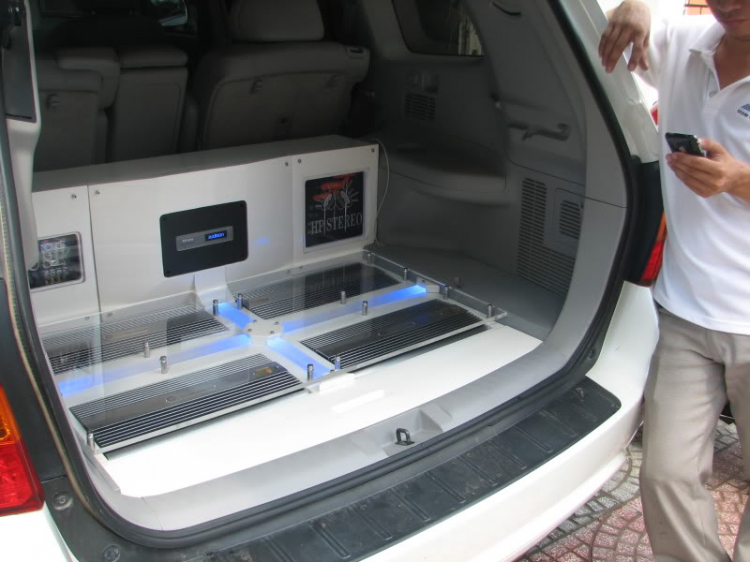

                                                                        Đưa vào xe

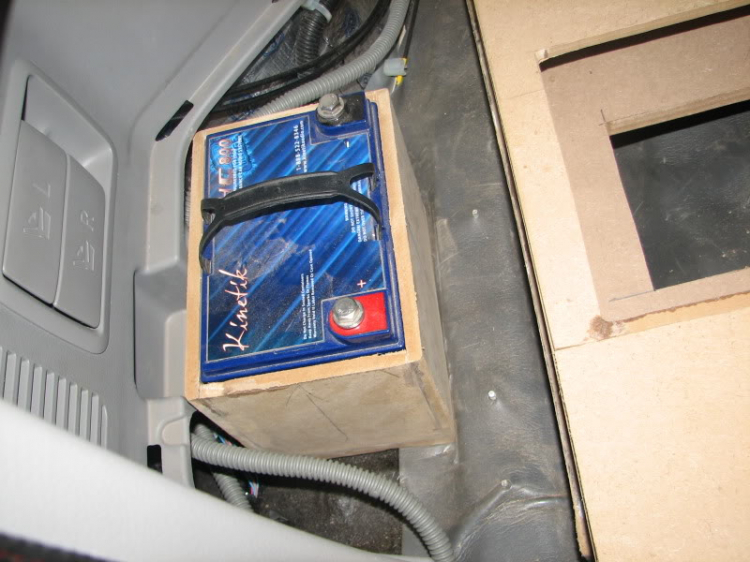

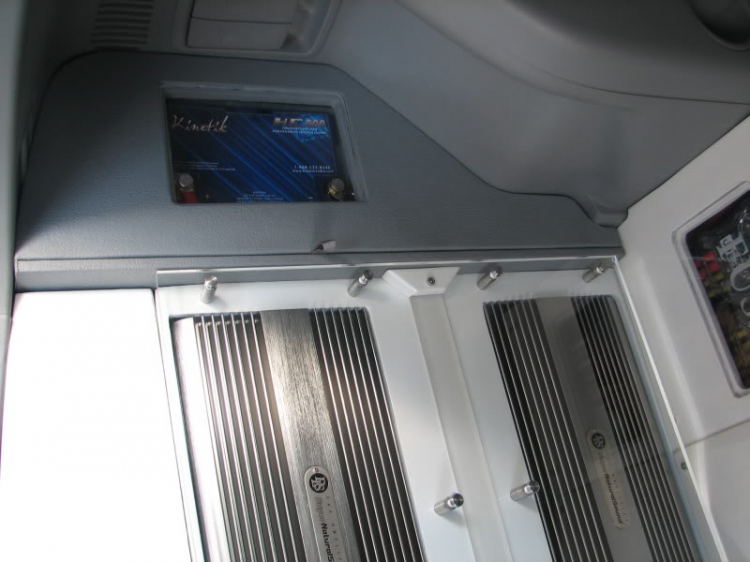

                                                                                 Bình phụ và kệ

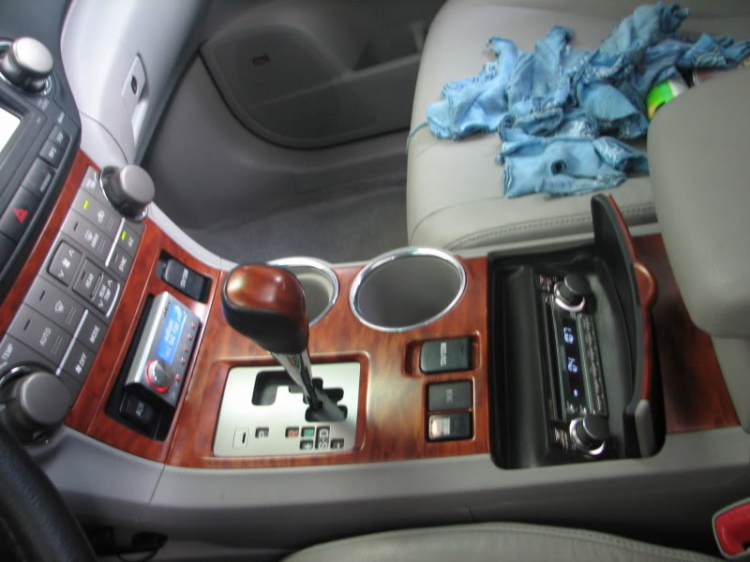

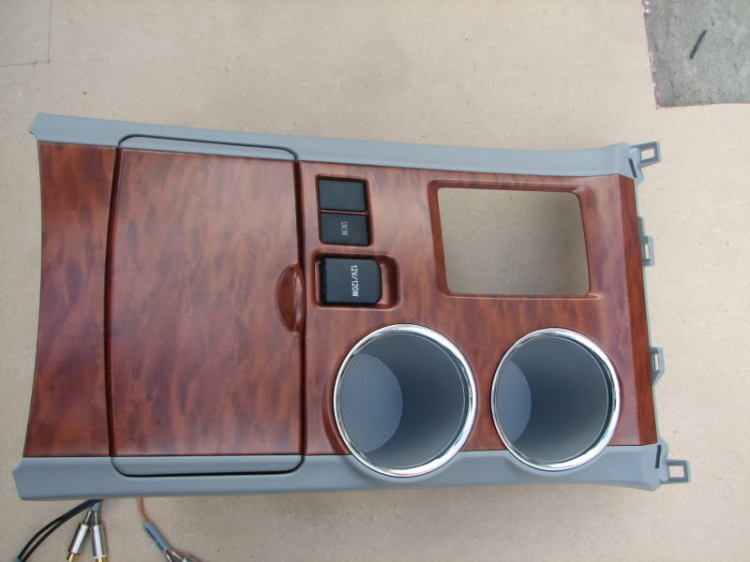

                                                                            Đầu CD được giấu vào hộp đựng đồ ở con ngựa xe




Sau khi lắp đặt xong thì sử dụng các thiết bị đo đạc này,

RTA (real time analyzer)

Equalizing

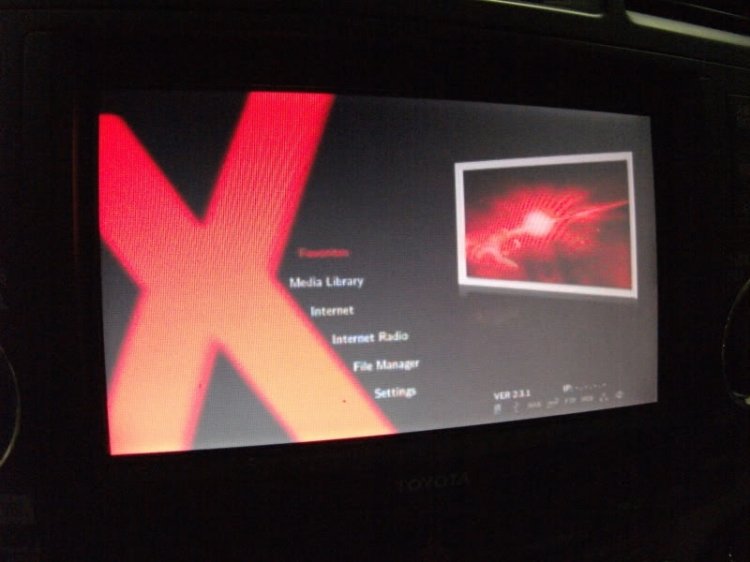

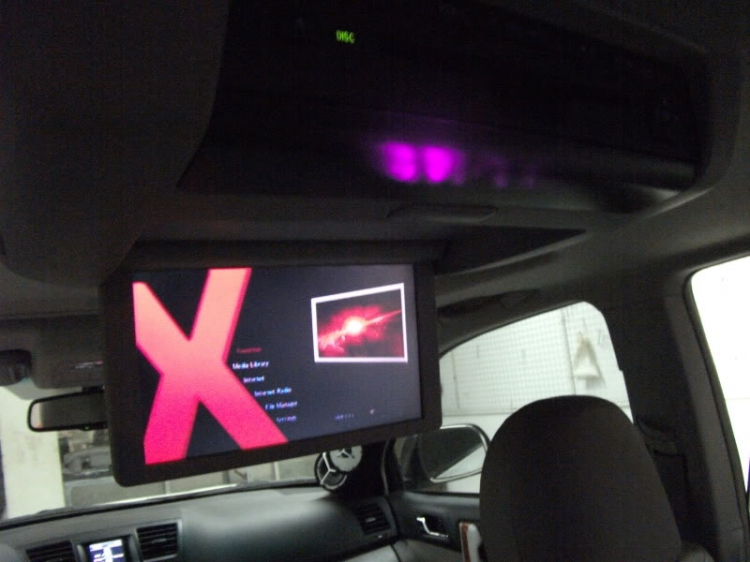

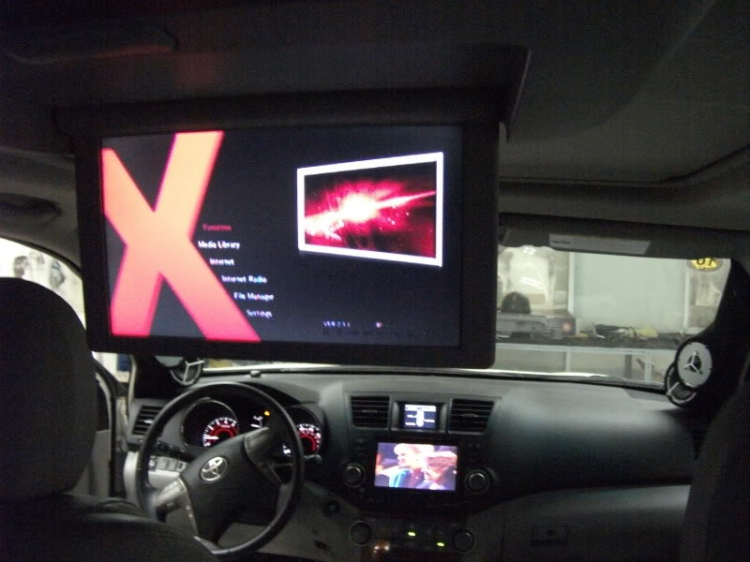

Màn hình chính display Menu HD player để chơi nhạc nhạc lossless từ ổ cứng


Màn hình sau


Màn hình trước xem DVD và màn hình sau xem phim HD hoặc ngược lại


Đây là phần khoang sau chưa hoàn thiện

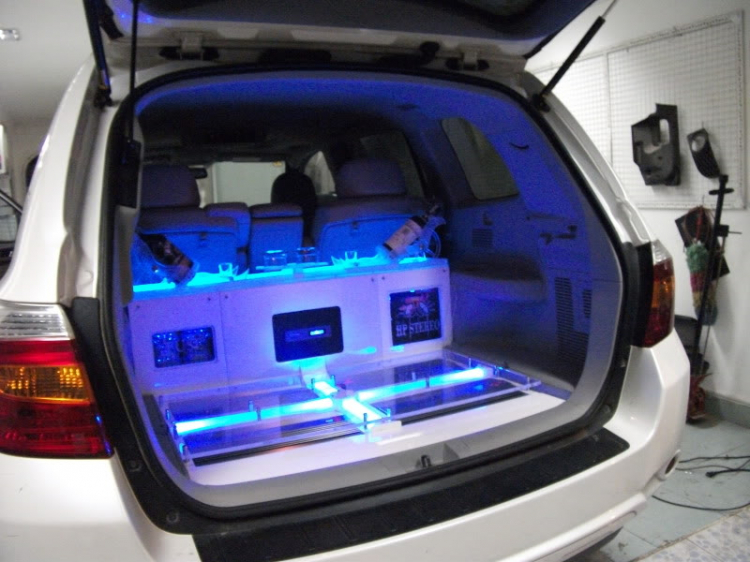

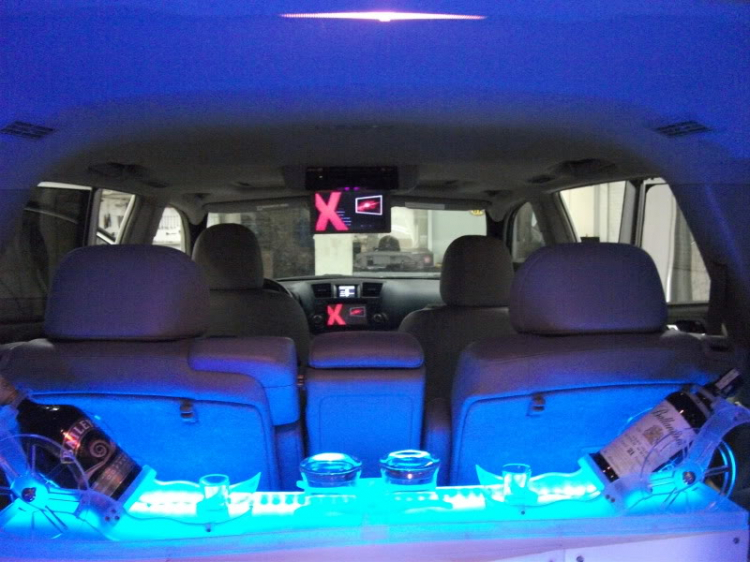

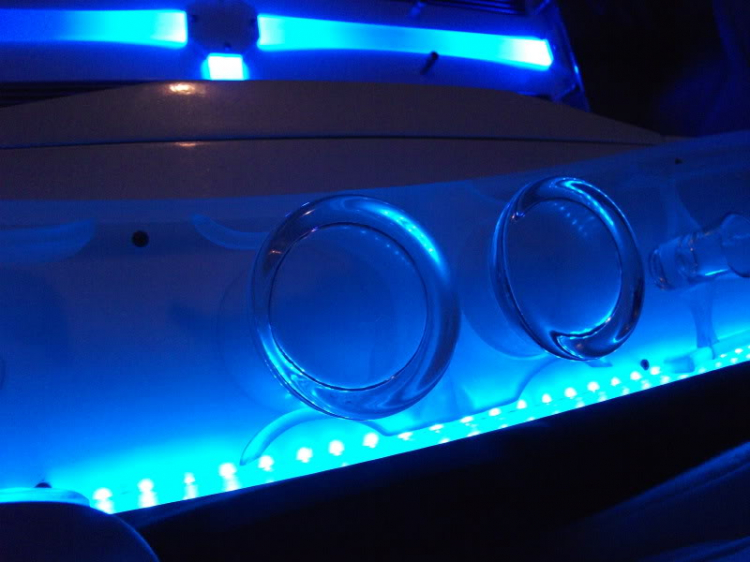

Và hoàn thiện với cái quầy bar mini (chụp buổi tối)


Rượu cho longleg

Và wisky cho anh để lấy cảm hứng:D


Ly anh ly em







Hết.
Cảm ơn các bác đã xem hình
